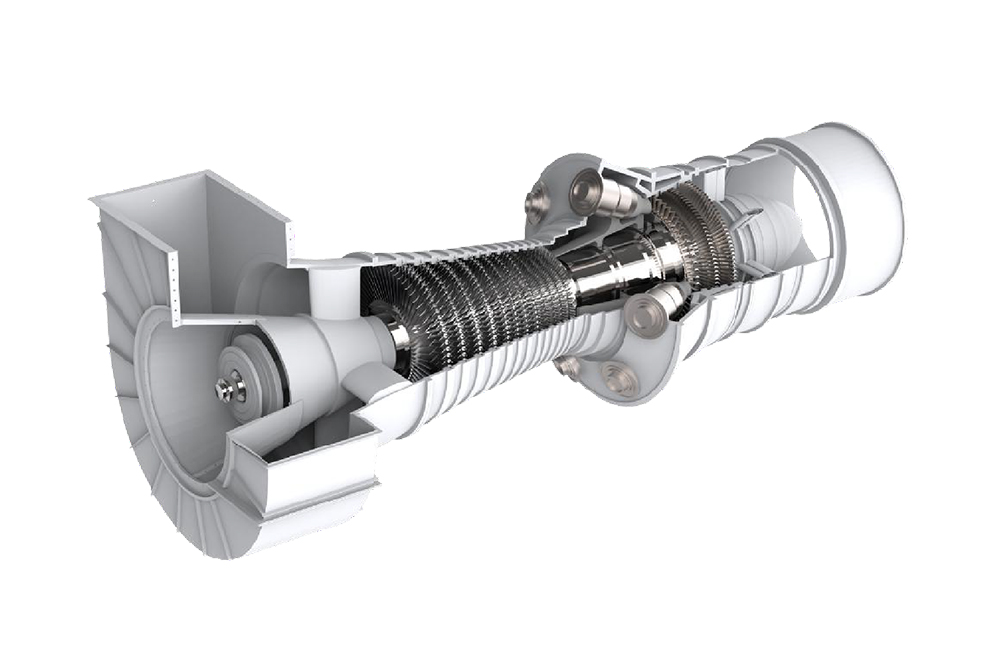

HGT-7燃气轮机

HGT-7(代号:朱雀)是具有完全自主知识产权的工业燃气轮机产品,采用了涡轮叶片精细冷却、贫油预混干式低排放、双余度全权限数字式控制系统等多项先进技术,具有体积小、起动快、自动化程度高、运行维护方便、燃料适用性广等特点,可广泛应用于分布式能源、海上平台发电、陆地油田发电、车载移动电源等领域。

在ISO条件下,燃料为天然气,机组主要参数如下:

名称

性能指标

发电功率

7868kW

发电效率

34.0%

排气流量

97.2t/h

排气温度

505℃

输出转速

15000rpm

NOx排放

≤ 30mg/Nm³

分享

相关产品

HGT-50(代号:鲲鹏)是通过移植航空发动机技术发展而来的具有完全自主知识产权的工业燃气轮机产品,采用了动力涡轮入口可调喷嘴、人机工程学设计(低噪音、低温度)、一体化远程监测与故障诊断等技术,具有良好的可用性及可维修性、起动速度快、适应频繁启停等特点,满足新型电力系统对燃气轮机的需求,可广泛应用于掺氢与纯氢燃烧发电、新能源调峰、工业发电、热电联产及联合循环发电等领域。

在ISO条件下,燃料为天然气,机组主要参数如下:

名称

性能指标

发电功率

54000kW

发电效率

41.3%

排气流量

487.8t/h

排气温度

563℃

输出转速

3000~6000rpm

NOx排放

≤ 30mg/Nm³



HGT-30(代号:重明鸟)是通过移植航空发动机技术发展而来的具有完全自主知识产权的工业燃气轮机产品,采用了全工况高效率设计、先进低排放燃烧室、模块化维保设计等技术,具有结构形式轻巧紧凑、便于安装、易于维护、起动速度快、适应频繁启停等特点,满足新型电力系统对燃气轮机的需求,可广泛应用于新能源调峰、工业发电、油气管输增压、机械驱动、热电联产及联合循环发电等领域。

在ISO条件下,燃料为天然气,机组主要参数如下:

名称

性能指标

发电功率

33000kW

发电效率

38.3%

排气流量

324.0t/h

排气温度

530℃

输出转速

3000~6000rpm

NOx排放

≤ 30mg/Nm³



HET-20固定式应急电源是集无人值守、快速响应、自动控制、稳定可靠、安全环保于一体的高科技产品,具有体积小、重量轻、噪音低、自动化程度高、起动可靠、无水冷需求及维护简单等优点,可广泛应用于数据中心、军事基地、大型医院等领域。

在ISO条件下,燃料为轻柴油,机组主要参数如下:

名称

性能指标

名称

性能指标

发电功率

20600kW

发电效率

26.4%

输出转速

3000rpm

额定电压

10.5kV

额定频率

50/60Hz

功率因数

0.8 (滞后)

起动电压

DC24V

控制电压

DC24V

噪声水平

≤85db(A)

燃料类型

轻柴油








发电机组组成

燃气轮机
单轴工业燃机结构 冷端输出

压气机

  • 14级轴流式
  • 压比:16.8
  • 可调导叶

燃烧室

  • 常规扩散型(短环型)
  • 干式低排放
  • 可用燃料:天然气、柴油、氢气

涡轮

  • 3级轴流式



发电机
三相三线制 无刷励磁 冷却方式:空冷 电压等级:6.3kV/10.5kV 绝缘等级:F级 防护等级:IP56 频率:50/60Hz



控制系统
AC220V,50Hz电源 工业型PLC、HMI

发电机保护柜

  • 励磁模块
  • 同期模块
  • 保护模块



辅助系统

进气系统和箱装体

  • 适用于陆地环境
  • 适用于海洋环境(可选)
滑油系统

燃料系统

  • 气体燃料
  • 双燃料(可选)
起动系统 清洗系统
消防系统 低压电气MCC 发电机断路器和PT柜 发电机出线柜和中性柜 励磁系统



测量系统

转速监测

  • 燃机转速
  • 发电机转速

振动监测

  • 燃机振动
  • 齿轮箱振动
  • 发电机振动
压力监测 温度监测 声纹监测 可燃气体浓度探测



减速齿轮箱
输出转速:1500/3000rpm 机械滑油泵

盘车装置





发电机组示意图



发电机组应用
